| 起源の場所: | 山東、中国 |
| ブランド名: | Classic |
| 価格: | $19,530.00/Sets 1-2 Sets |
|---|---|
| パッケージの詳細: | 機械は合板case<br>3の軸線4の軸線5の軸線CNCのフライス盤VMC650の金属のfresadoraの台湾の縦のマシニング センターの製造業者によって詰まる |
| 供給の能力: | 50組のセット/セット每の 月 |
| 条件: | 新しい | 紡錘の先を細くすること: | BT40 |
|---|---|---|---|
| 紡錘のNO: | 単一 | タイプ: | 垂直 |
| 次元（L*W*H）: | 2300*2200*2400mm | 重量（t）: | 4.5 T |
| テーブルのサイズ（mm）: | 900x400 | CNCの制御システム: | GSK |
| 斧の数: | 3、4、5 | テーブル旅行（x） （mm）: | 650のmm |
| テーブル旅行（y） （mm）: | 400のmm | テーブル旅行（z） （mm）: | 500のmm |
| 置く正確さ（mm）を: | 0.01 | 反復性（X/Y/Z） （mm）: | 0.004 |
| 紡錘の速度（r.p.m）の範囲: | 60 - 8000 r.p.m | 紡錘モーター力（kW）: | 7.5 |
| 最高。テーブルの負荷（kg）: | 450のkg | 送り速度（mm/min）: | 60 - 1000 mm/min |
| 急速な送り速度（m/min）: | 24/24/20 | 用具の変更のMin. Time: | 1 |
| 用具の雑誌容量: | 16、24 | 主セリング・ポイント: | 自動 |
| 保証: | 2年 | 電圧: | 380V 240V |
| 適当な企業: | ホテル | ショールームの位置: | エジプト、カナダ、トルコ、イギリス、米国、イタリア、フランス、ドイツ、ベトナム、フィリピン、ブラジル、ペルー、サウジ アラビア、インドネシア、パキスタン、インド、メキシコ、ロシア、スペイン、タイ、モロ |
| 販売のタイプ: | 新製品2021年 | 機械類のテスト レポート: | 提供される |
| ビデオ出て行点検: | 提供される | 中心の部品の保証: | 2年 |
| 中心の部品: | 軸受け | X/Y/のZ軸のサーボ モーター トルク: | 10/10/15 N.M |
| 自動工具交換装置: | 16 Armlessタイプ（任意:24本の腕 | 用具の長さ: | 250/350mm |
| 用具の直径: | 100 （隣接した）/150 （離れて） | 送り速度の切断: | 10m/分 |

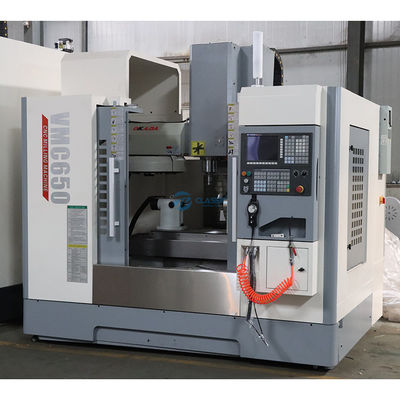

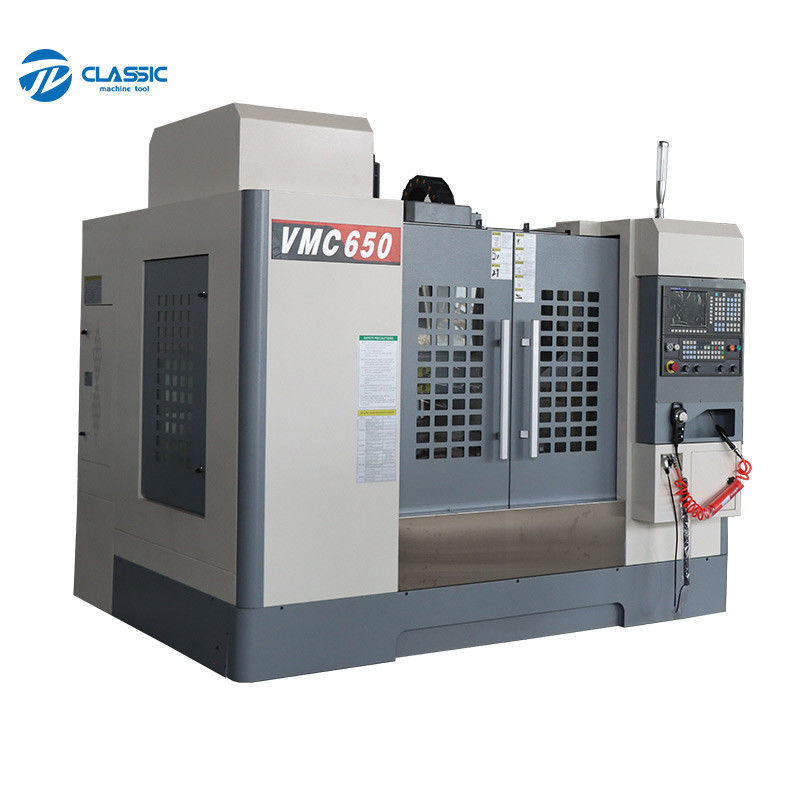

| 機械タイプ: | CNCの縦のマシニング センター | 製品名: | 3-axis縦CNCのマシニング センター |
| 適用: | 金属の機械化 | 製品タイプ: | CNC 3の軸線機械 |
| 制御モード: | Fanuc三菱Siemens Gskシステム | 港: | チンタオまたは上海の港 |
指定 | 単位 | VMC650 |
テーブルのサイズ | mm | 800x400 |
Ｘ軸旅行 | mm | 650 |
Ｙ軸旅行 | mm | 400 |
Z軸旅行 | mm | 500 |
紡錘間の間隔 中心およびコラムの表面 | mm | 469 |
紡錘の鼻間の間隔 そしてテーブルの表面 | mm | 100-600 |
Tスロット | 3-18*125 | |
紡錘の先を細くすること | mm | BT40 |
最高。紡錘の速度 | r/min | 8000 （任意10000） |
主要なモーター力 | kw | 5.5 |
X/Y/のZ軸のサーボ モーター トルク | N.M | 10/10/15 |
X/Y/Zモーター関係 | 直接 | |
X/Y/Zのガイド・レールの形態 | 3つの軸線の線形ガイド・レール | |
Max.tableの負荷 | kg | 450 |
自動工具交換装置 | 16 Armlessタイプ（任意:24の腕のタイプ） | |
Max.toolの重量 | kg | 7 |
最高。用具の長さ | mm | 250/350 |
最高。用具の直径 | mm | 100 （隣接した）/150 （離れて） |
X/Y/のZ軸の急速な横断 | M/min | 24 （任意:48） |
送り速度の切断 | M/min | 10 |
位置の正確さ | mm | ±0.005 |
正確さを置くことを繰り返しなさい | mm | ±0.003 |
機械次元 | mm | 2400x2000x2550 |
機械重量 | kg | 4000 |
通し番号 | 名前 | 指定か印 | 量 |
1 | ばねのチャックのハンドル | MAS BT40-ER32-100L | 1 |
2 | ばねのチャック | 1 | |
3 | リベット | P40T-1-MAS403 | 1 |
4 | ホック レンチ | 1 | |
5 | アレン・レンチ | 1 | |
6 | 調節可能な角およびボルト | 4 |
通し番号 | 名前 | モデル | 起源 | 量 |

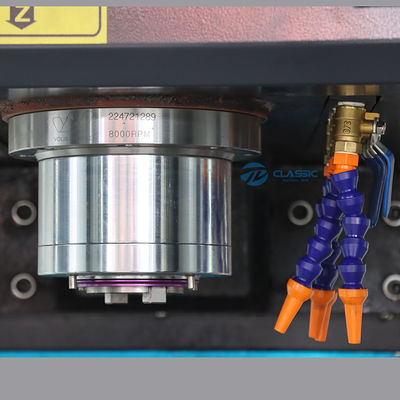

1 | 紡錘の単位 | BT40 | 台湾のposn | 1 |
2 | 押されたシリンダー | 台湾Haocheng | 1 | |

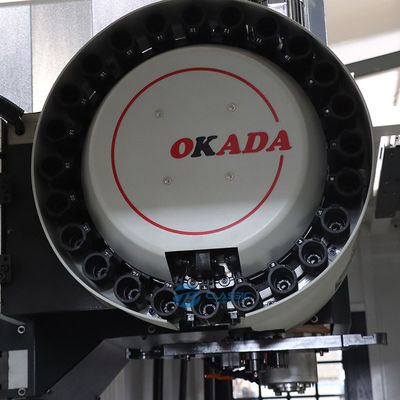

3 | ATC | 16 | 台湾岡田 | 1 |
4 | Xの球ねじ | 台湾Hiwin | 1 | |
5 | yの球ねじ | 台湾Hiwin | 1 | |
6 | Zの球ねじ | 台湾Hiwin | 1 | |
7 | ねじ軸受け | 陶磁器 | 3 | |
8 | ガイド | Xは、Y、Zすべて球ラインである | 台湾Hiwin | 3 |
9 | 制御システム | Knd/gsk | 1 | |
10 | 3本の斧は自動車に乗り、運転する | MAXSINE | 1 | |
11 | ポンプの冷却 | PMY-25-5 | 陶磁器 | 1 |
12 | 潤滑システム | 単一にワイヤー弱まること | 台湾Hurun | 1 |
13 | 空気システム | 台湾Airtac | 1 |
