| 起源の場所: | 山東、中国 |
| ブランド名: | Classic |
| 価格: | $19,530.00/Sets 1-2 Sets |
|---|---|
| パッケージの詳細: | 機械は合板のcase<br>Chinaのマシニング センターの縦vmc650小型5つの軸線のフライス盤の自動マシニング センターによって詰まる |
| 供給の能力: | 50組のセット/セット每の 月 |
| 条件: | 新しい | 紡錘の先を細くすること: | BT40 |
|---|---|---|---|
| 紡錘のNO: | 単一 | タイプ: | 垂直 |
| 次元（L*W*H）: | 2300*2200*2400mm | 重量（t）: | 4.5 T |
| テーブルのサイズ（mm）: | 900x400 | CNCの制御システム: | GSK、FANUC、KND、Siemens |
| 斧の数: | 3、4、5 | テーブル旅行（x） （mm）: | 650のmm |
| テーブル旅行（y） （mm）: | 400のmm | テーブル旅行（z） （mm）: | 500のmm |
| 置く正確さ（mm）を: | 0.01 | 反復性（X/Y/Z） （mm）: | 0.004 |
| 紡錘の速度（r.p.m）の範囲: | 60 - 8000 r.p.m | 紡錘モーター力（kW）: | 7.5 |
| 最高。テーブルの負荷（kg）: | 450のkg | 送り速度（mm/min）: | 60 - 1000 mm/min |
| 急速な送り速度（m/min）: | 24/24/20 | 用具の変更のMin. Time: | 1 |
| 用具の雑誌容量: | 16、24 | 主セリング・ポイント: | 自動 |
| 保証: | 2年 | 電圧: | 380V 240V |
| 適当な企業: | ホテル | ショールームの位置: | エジプト、カナダ、トルコ、イギリス、米国、イタリア、フランス、ドイツ、ベトナム、フィリピン、ブラジル、ペルー、サウジ アラビア、インドネシア、パキスタン、インド、メキシコ、ロシア、スペイン、タイ、モロ |
| 販売のタイプ: | 新製品2021年 | 機械類のテスト レポート: | 提供される |
| ビデオ出て行点検: | 提供される | 中心の部品の保証: | 2年 |
| 中心の部品: | 軸受け | X/Y/のZ軸のサーボ モーター トルク: | 10/10/15 N.M |
| 自動工具交換装置: | 16 Armlessタイプ（任意:24本の腕 | 用具の長さ: | 250/350mm |
| 用具の直径: | 100 （隣接した）/150 （離れて） | 送り速度の切断: | 10m/分 |
| 機械タイプ: | CNCの縦のマシニング センター | 製品名: | 3-axis縦CNCのマシニング センター |
| 適用: | 金属の機械化 | 製品タイプ: | CNC 3の軸線機械 |
| 制御モード: | Fanuc三菱Siemens Gskシステム | 港: | チンタオまたは上海の港 |
|
指定
|
単位
|
VMC650
|
|
テーブルのサイズ
|
mm
|
800x400
|
|
Ｘ軸旅行
|
mm
|
650
|
|
Ｙ軸旅行
|
mm
|
400
|
|
Z軸旅行
|
mm
|
500
|
|
紡錘間の間隔
中心およびコラムの表面 |
mm
|
469
|
|
紡錘の鼻間の間隔
そしてテーブルの表面 |
mm
|
100-600
|
|
Tスロット
|
|
3-18*125
|
|
紡錘の先を細くすること
|
mm
|
BT40
|
|
最高。紡錘の速度
|
r/min
|
8000 （任意10000）
|
|
主要なモーター力
|
kw
|
5.5
|
|
X/Y/のZ軸のサーボ モーター トルク
|
N.M
|
10/10/15
|
|
X/Y/Zモーター関係
|
|
直接
|
|
X/Y/Zのガイド・レールの形態
|
|
3つの軸線の線形ガイド・レール
|
|
Max.tableの負荷
|
kg
|
450
|
|
自動工具交換装置
|
|
16 Armlessタイプ（任意:24の腕のタイプ）
|
|
Max.toolの重量
|
kg
|
7
|
|
最高。用具の長さ
|
mm
|
250/350
|
|
最高。用具の直径
|
mm
|
100 （隣接した）/150 （離れて）
|
|
X/Y/のZ軸の急速な横断
|
M/min
|
24 （任意:48）
|
|
送り速度の切断
|
M/min
|
10
|
|
位置の正確さ
|
mm
|
±0.005
|
|
正確さを置くことを繰り返しなさい
|
mm
|
±0.003
|
|
機械次元
|
mm
|
2400x2000x2550
|
|
機械重量
|
kg
|
4000
|
|
通し番号
|
名前
|
指定か印
|
量
|
|
1
|
ばねのチャックのハンドル
|
MAS BT40-ER32-100L
|
1
|
|
2
|
ばねのチャック
|
|
1
|
|
3
|
リベット
|
P40T-1-MAS403
|
1
|
|
4
|
ホック レンチ
|
|
1
|
|
5
|
アレン・レンチ
|
|
1
|
|
6
|
調節可能な角およびボルト
|
|
4
|
|
通し番号
|
名前
|
モデル
|
起源
|
量
|
|
1
|
紡錘の単位
|
BT40
|
台湾のposn
|
1
|
|
2
|
押されたシリンダー
|
|
台湾Haocheng
|
1
|
|
3
|
ATC
|
16
|
台湾岡田
|
1
|
|
4
|
Xの球ねじ
|
|
台湾Hiwin
|
1
|
|
5
|
yの球ねじ
|
|
台湾Hiwin
|
1
|
|
6
|
Zの球ねじ
|
|
台湾Hiwin
|
1
|
|
7
|
ねじ軸受け
|
|
陶磁器
|
3
|
|
8
|
ガイド
|
Xは、Y、Zすべて球ラインである
|
台湾Hiwin
|
3
|
|
9
|
制御システム
|
|
Knd/gsk
|
1
|
|
10
|
3本の斧は自動車に乗り、運転する
|
|
MAXSINE
|
1
|
|
11
|
ポンプの冷却
|
PMY-25-5
|
陶磁器
|
1
|
|
12
|

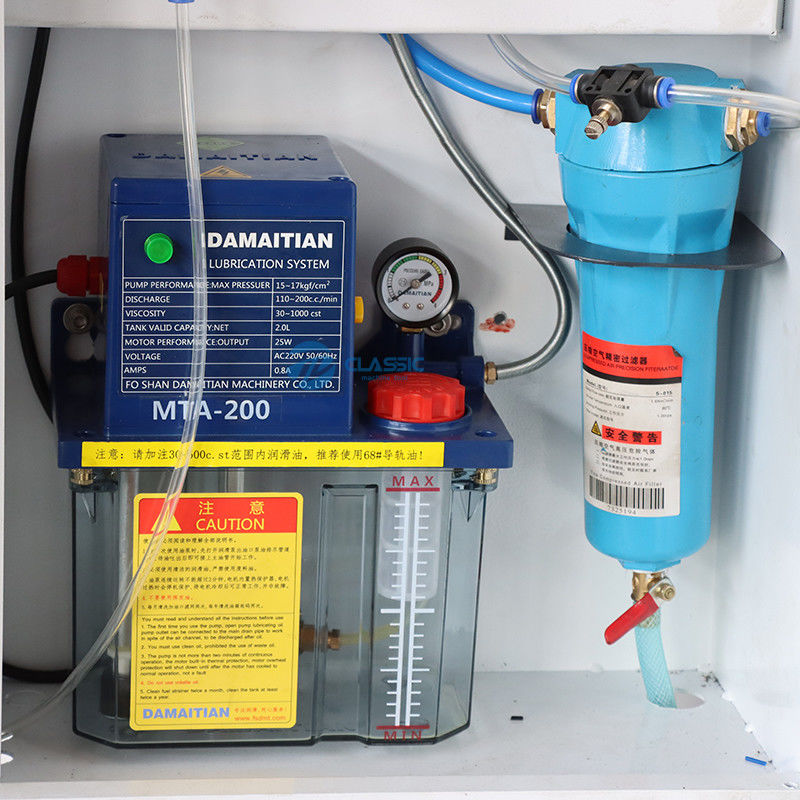

潤滑システム
|
単一にワイヤー弱まること
|
台湾Hurun
|
1
|
|
13
|
空気システム
|
|
台湾Airtac
|
1
|
